인하테크 - BELT 장력발생장치

(BELT TENSION MACHINE, BELTBRIDLE)

1. 제품소개

2. 제품특징

BELT는 COIL의 통판속도에 동조, 밀착하여 미끄러짐없이 회전함으로서,
Coil 재료표면에 마찰상처등을 발생시키지 않고 COIL 전체에 균등하고 충분한 장력을 발생시킵니다.
(특수BELT가 여러조로 분할된 각 COIL의 속도에 동조하여 회전함으로, 모든조에 균등한 장력을 부여)
특수제질의 유연한 특수한 BELT가 Coil표면에 부드러운 접촉으로 유지됨으로,
고급재료, 연한 Cpating재료, 비철관련 제료의 Coil 표면에도 유해한 Mark발생은 전혀 없습니다.
Tension 부분의 Trouble로 부터 해방되어 상시 Pull Speed 통판이 가능하게 되어 생산성이 향상됩니다.
친환경적인 자연 공냉 Radiator 방식은 고효율이어서, 운전 Cost가 저렴한 경제적인 System 입니다.

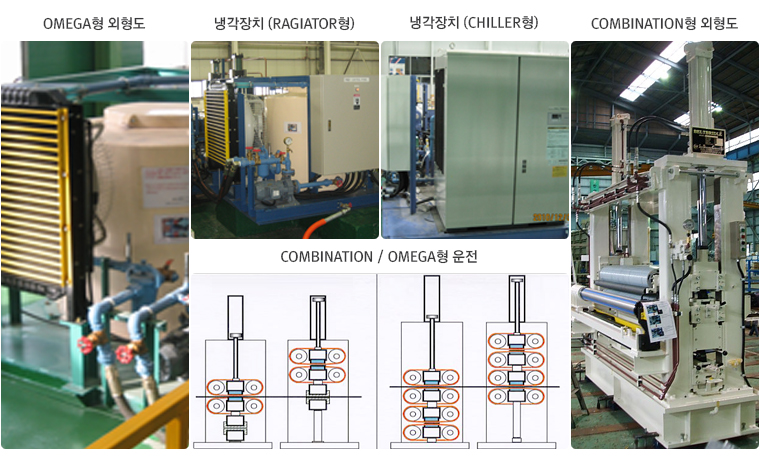

무도유 고급재료는 Combination 방식, 도유 고급재료(자동차 외판재 등)는 Omega 방식을 선택합니다.
간단한 Switch조작의 유압장치에 의해 Combination ⇒ Omega, Omega ⇒ Combination 변환이 가능합니다.

3. BELTBRIDLE 표준사양

1) 표준 사양

TYPE	사양	구성품	비고
BELT 장력발생장치 (Combinatio Type)	900 mm	1) BELT 장력발생장치(Combination Type) 본체 2) ENTRY GUIDE ① Disk Type No.1 Seperator Roll (Disk, Seperator는 공급범위 외 입니다) ② STRIP RESTRAINER ③ Disk Type No.2 Seperator Roll (Disk, Seperator는 공급범위 외 입니다) ④ Guide Roll 3) COOLING UNIT	68 본
	1,300 mm		86 본
	1,600 mm		106 본
	1,800 mm		118 본
	2,100 mm		132 본
BELT 장력발생장치 (Omega Type)	900 mm	1) BELT 장력발생장치(Omega Type) 본체 2) ENTRY GUIDE ① Disk Type No.1 Seperator Roll (Disk, Seperator는 공급범위 외 입니다) ② STRIP RESTRAINER ③ Disk Type No.2 Seperator Roll (Disk, Seperator는 공급범위 외 입니다) ④ Guide Roll 3) COOLING UNIT	68 본
	1,300 mm		86 본
	1,600 mm		106 본
	1,800 mm		118 본
	2,100 mm		132 본

2) OPTION 사항

1) 증액 항목
① Air Shaft 형 Speperator Roll 선택시,
② Chiller 형 냉각장치 선택시,
③ 시운전 요청시 (시운전 일정은 "작업일 3일 + 이동일"기준이며, 항공료 및 숙식비 포함입니다.
2) 감액 항목
① Entry Guide 자체 제작시 (필요시, 제작관련 참고도면을 제공 할 수 있습니다)

3) FOB

발주 후 6개월 입니다.

4. 주요거래처

(주)대한강재(중국상해), (주)성창기계, (주)대한 METAL, POSCO-MKPC(말레이시아), (주)대창스틸, 한국엠테크(주), POSCO-VST (베트남), 진양금속(주), 부강테크, DK동신, POSCO-CCPC (중국 중경), (주)신원기연, POSCO-CTPC(중국 텐진), 아주스틸(멕시코공장), 아주스틸(폴란드공장), 영진철강, 원미사, 진양금속(주)(중국 천진, 부산), 애드스테인리스(주), (주)대원에스티, 부강테크, (주)대성엠티, (주)성창기계, (주)회림철강, 대한강재(주)(중국 상해), POSCO-VST (베트남), (주)경북코일센타, (주)성우하이텍코일센타, (주)아산성우하이텍, 한국엠테크(주), (주)KDM, (주)청록스틸, SK 네트워크(중국 광주, 하문), (주)미강철강, UNION STEEL(태국), (주)ALUCOS
